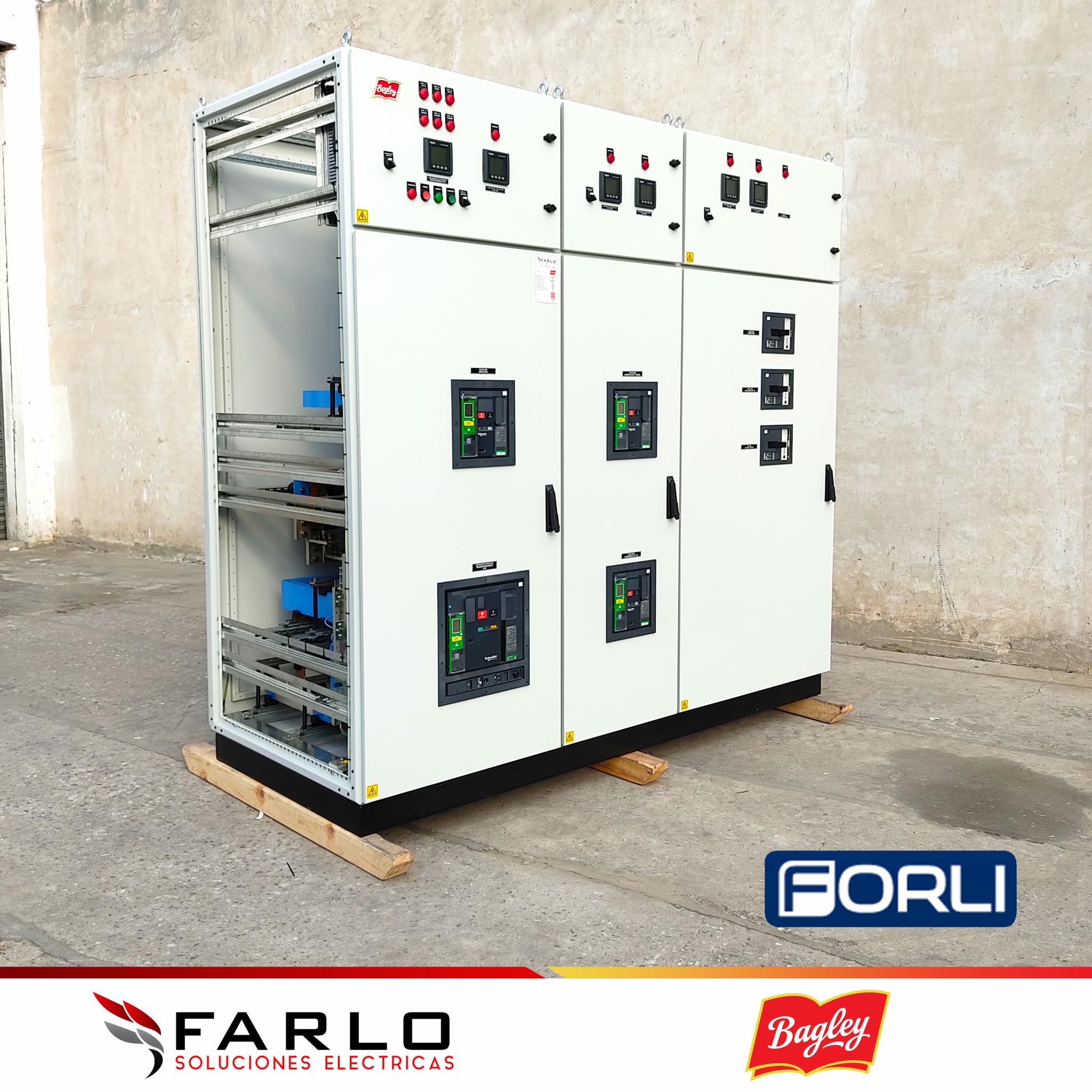

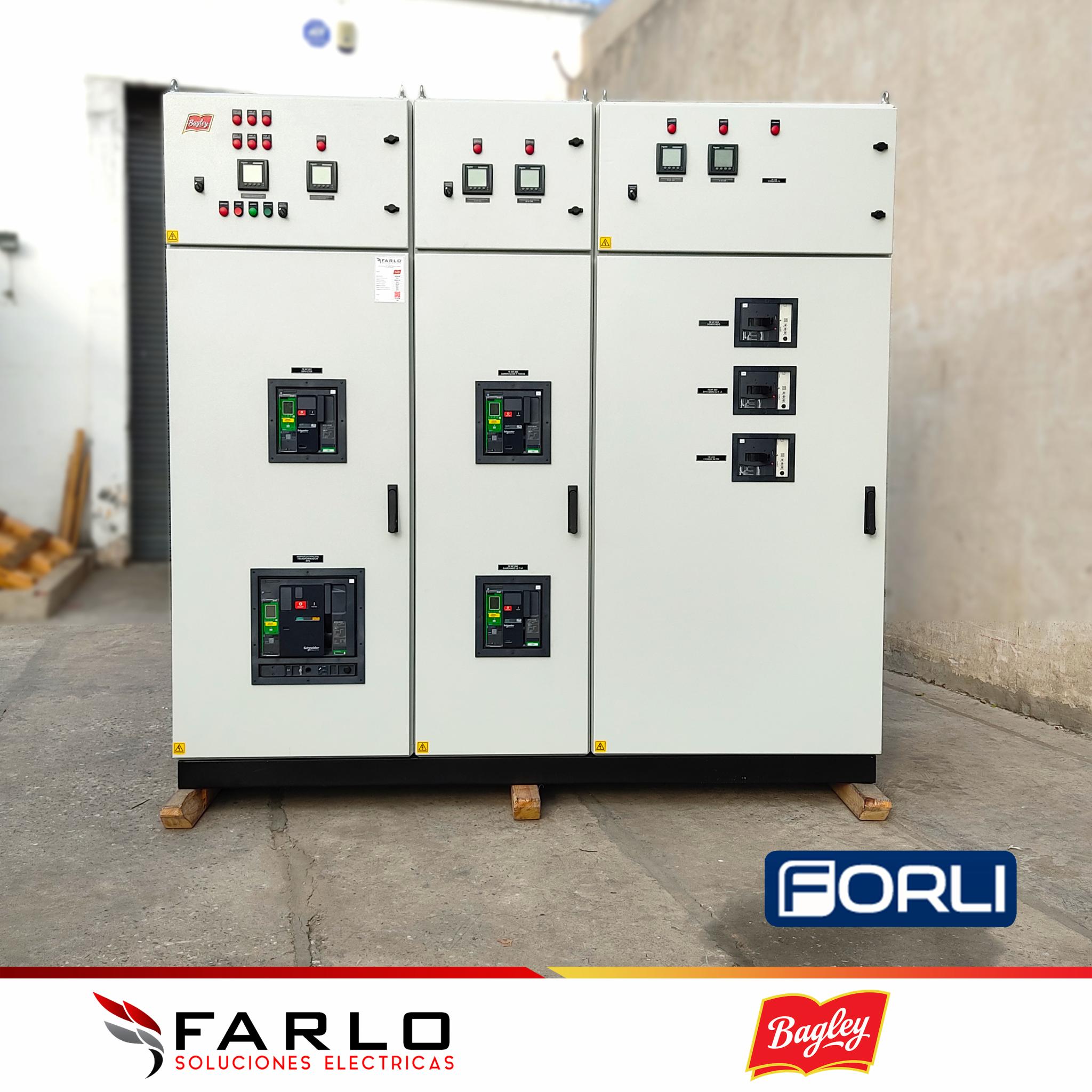

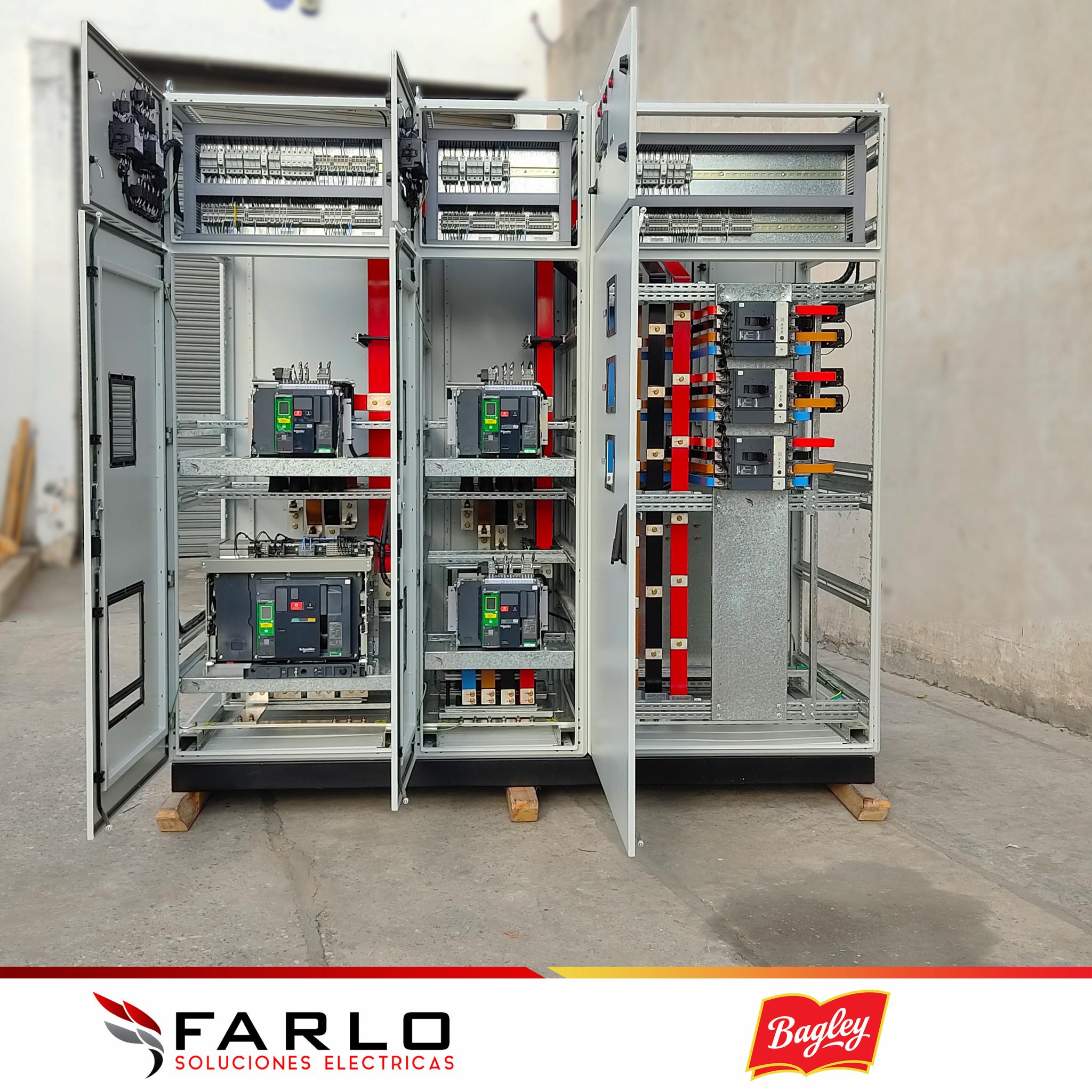

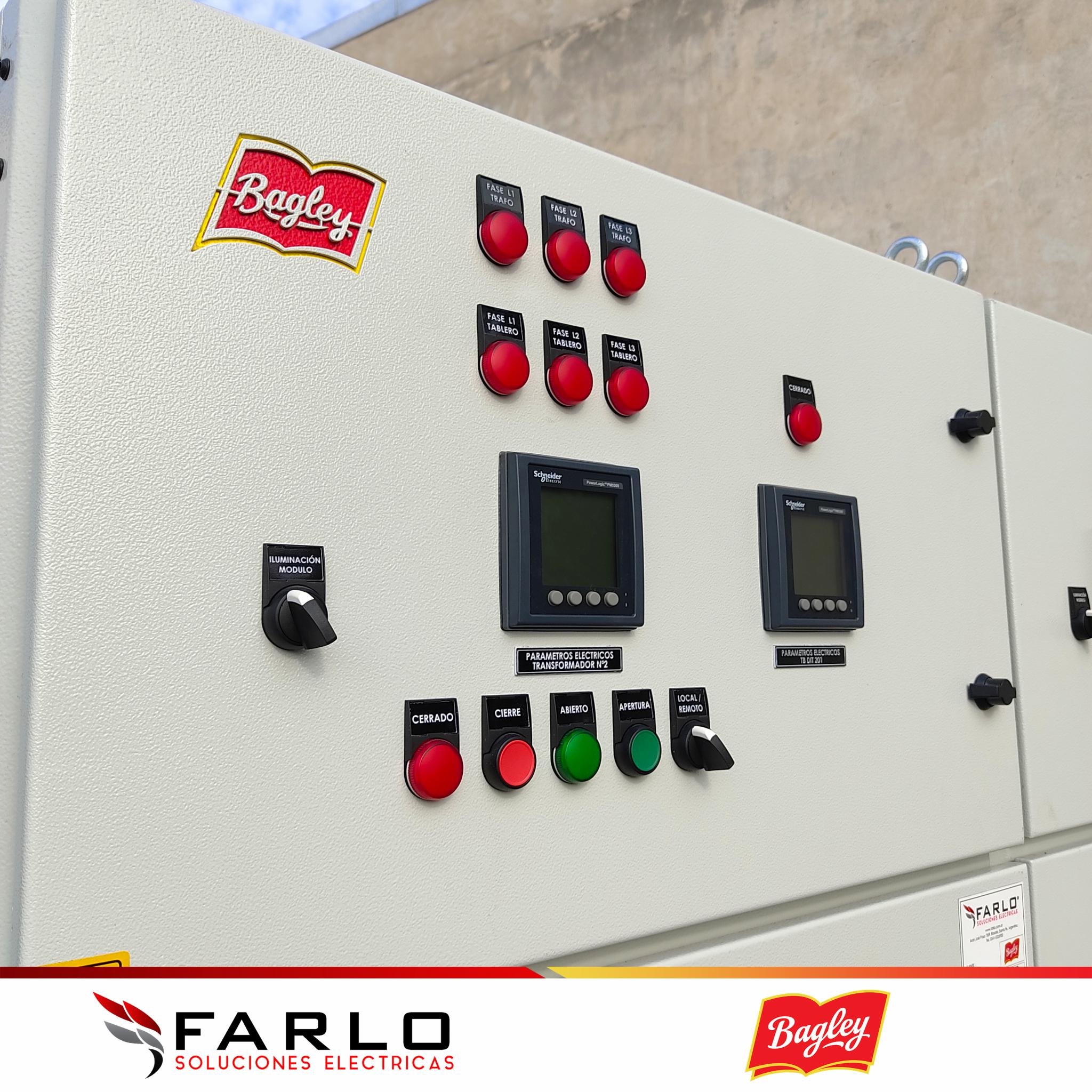

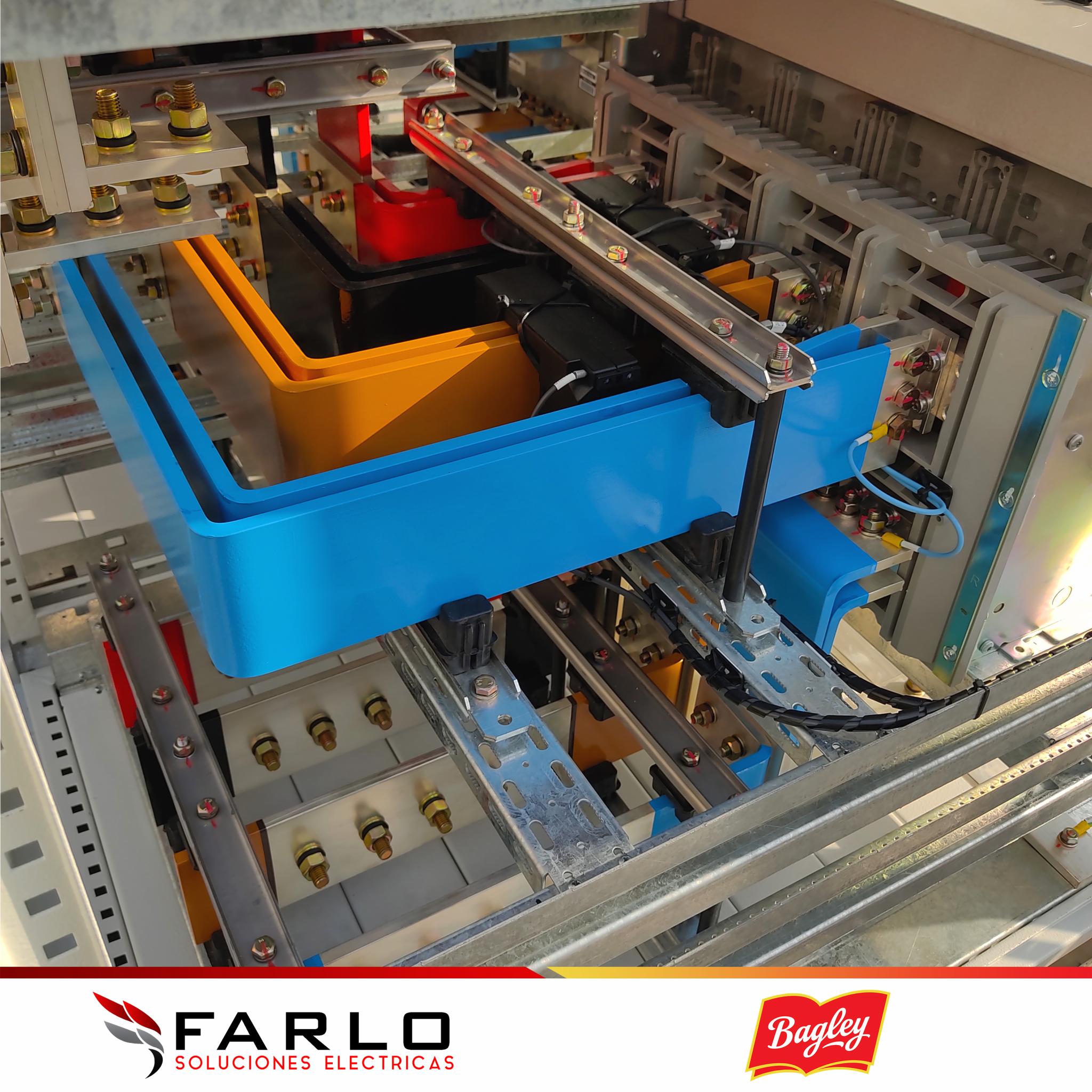

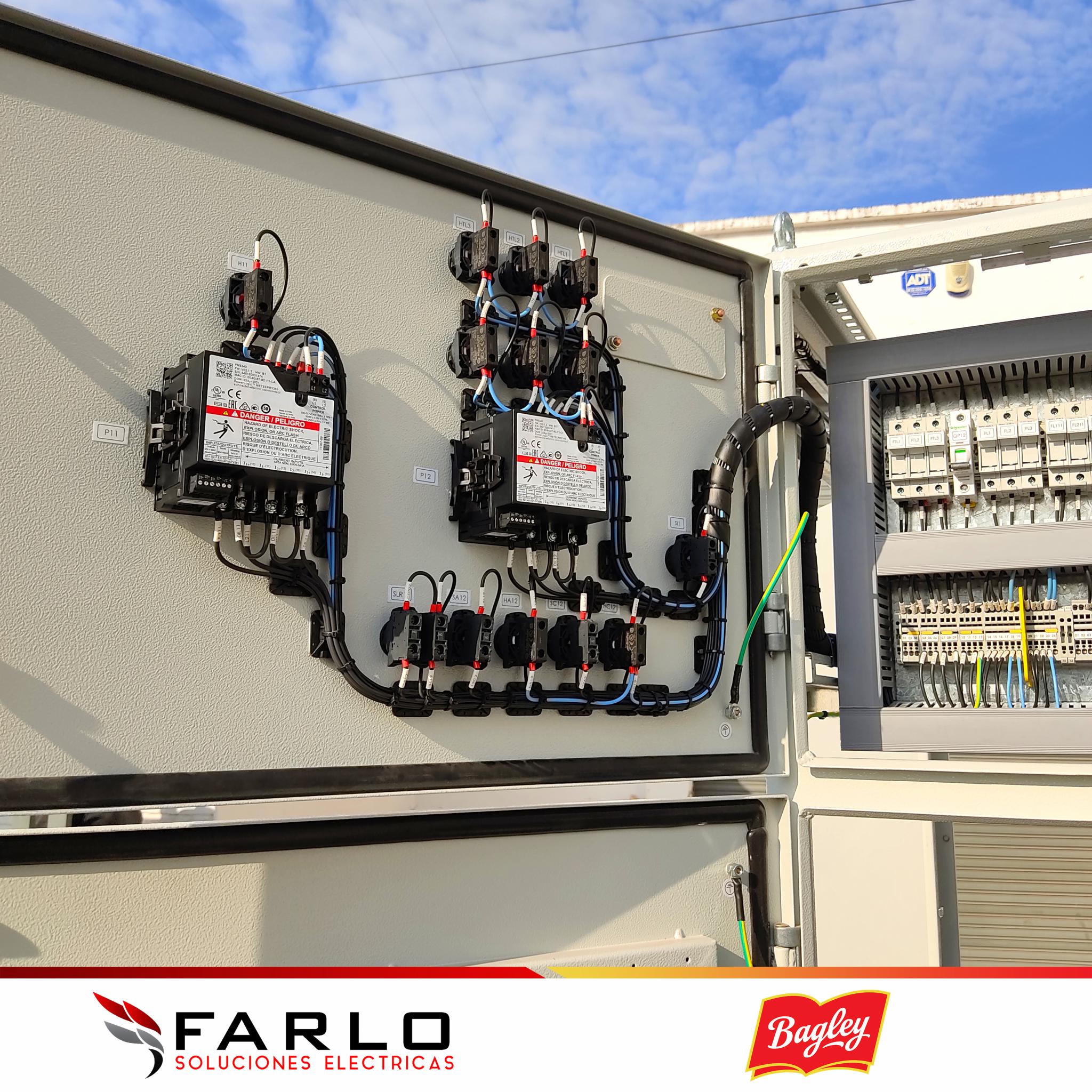

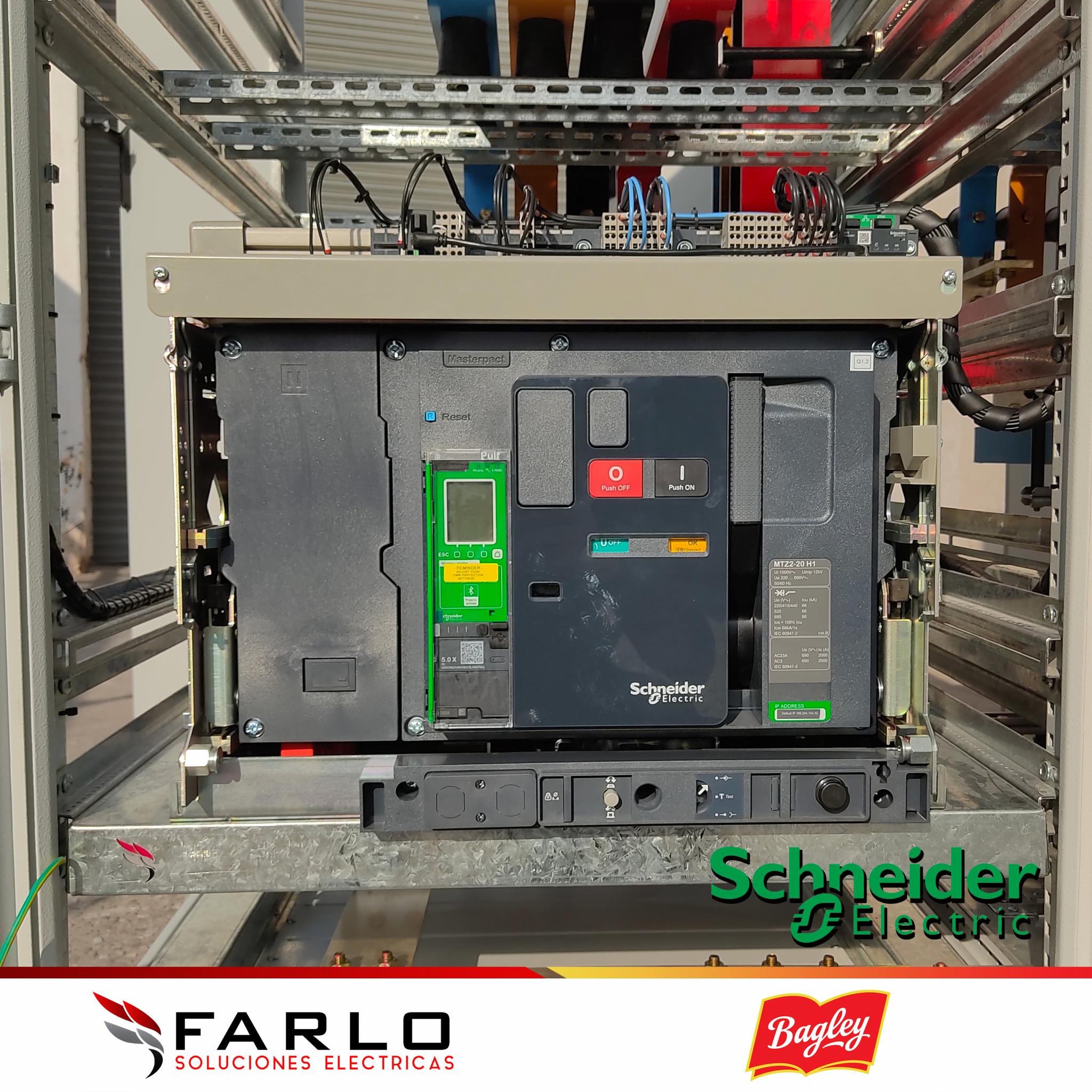

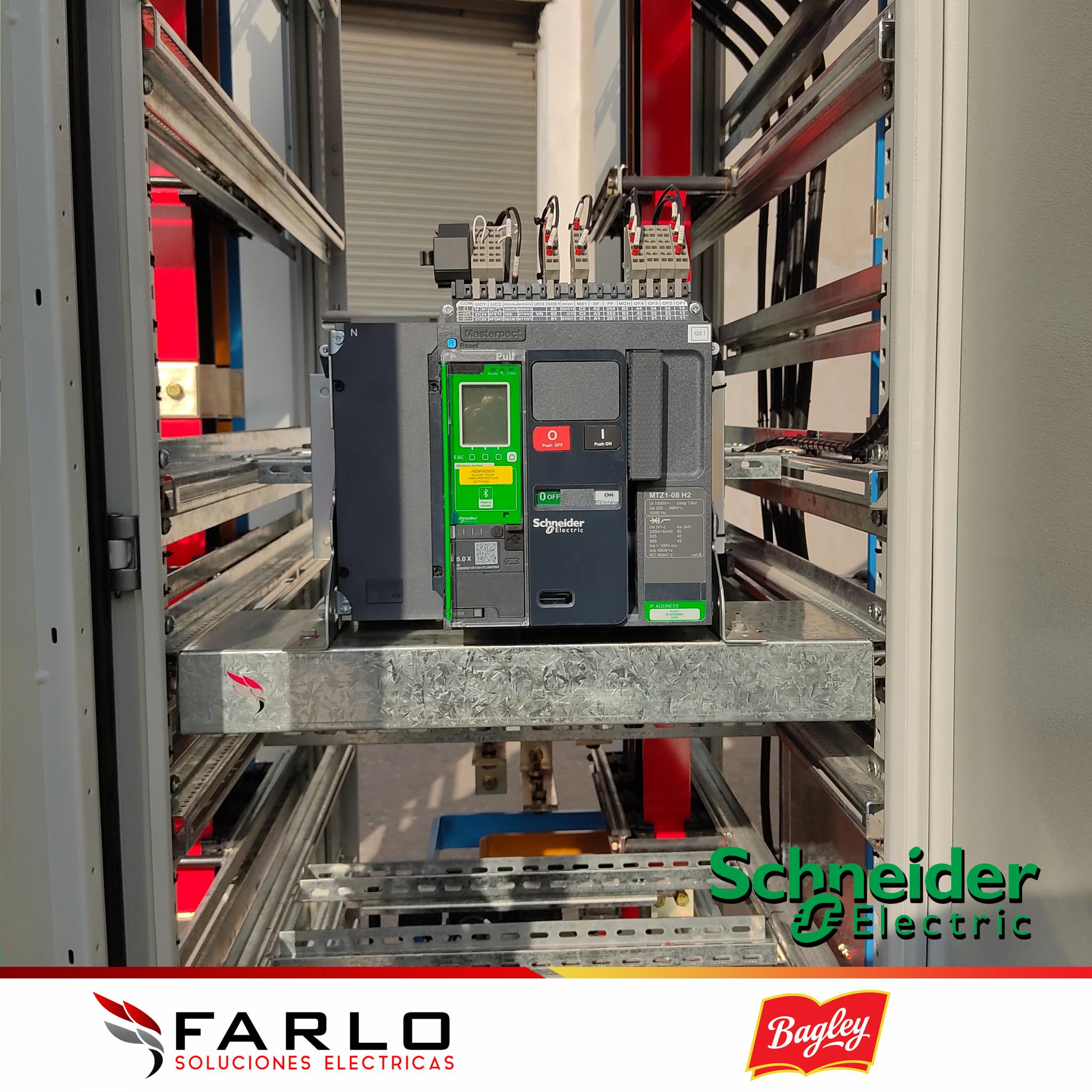

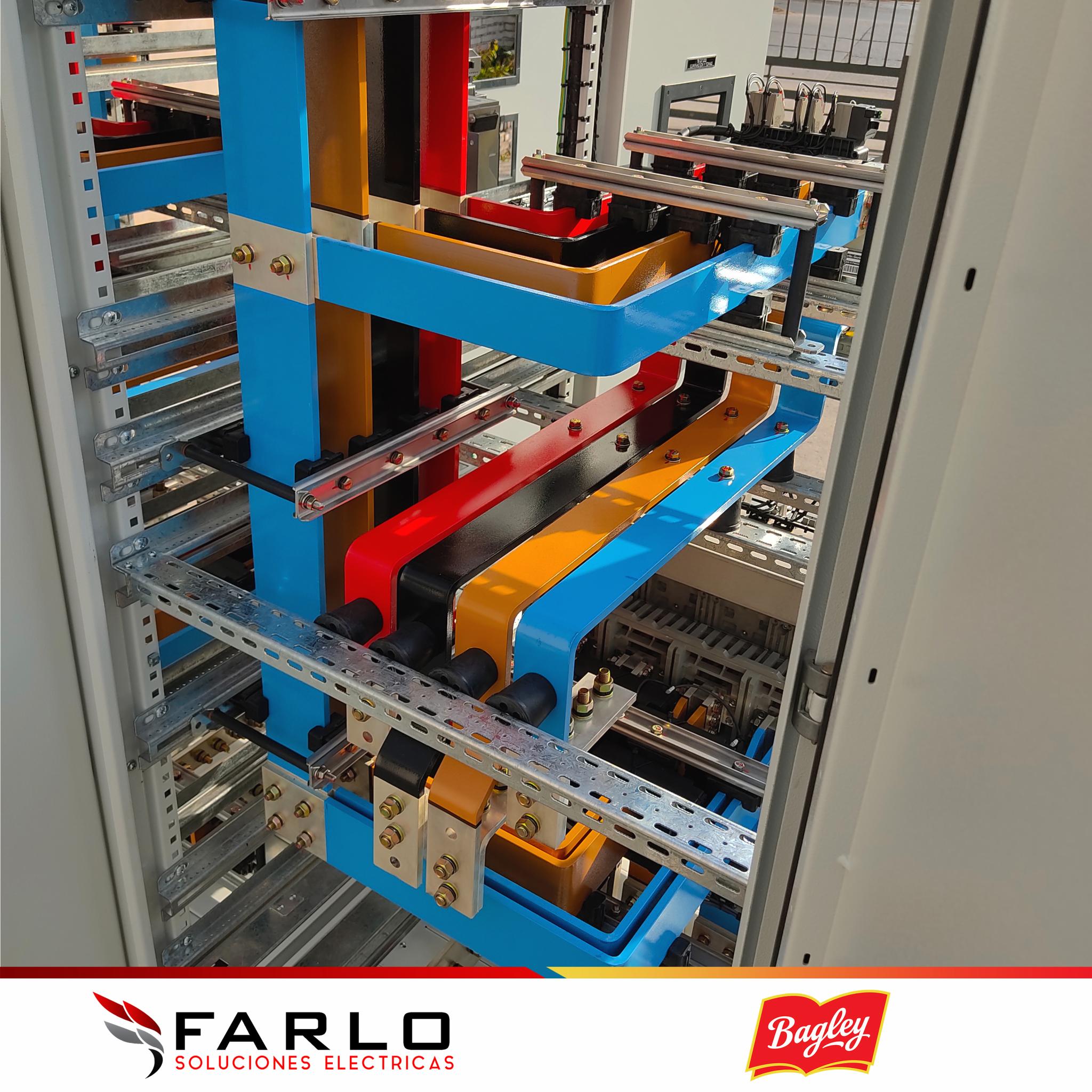

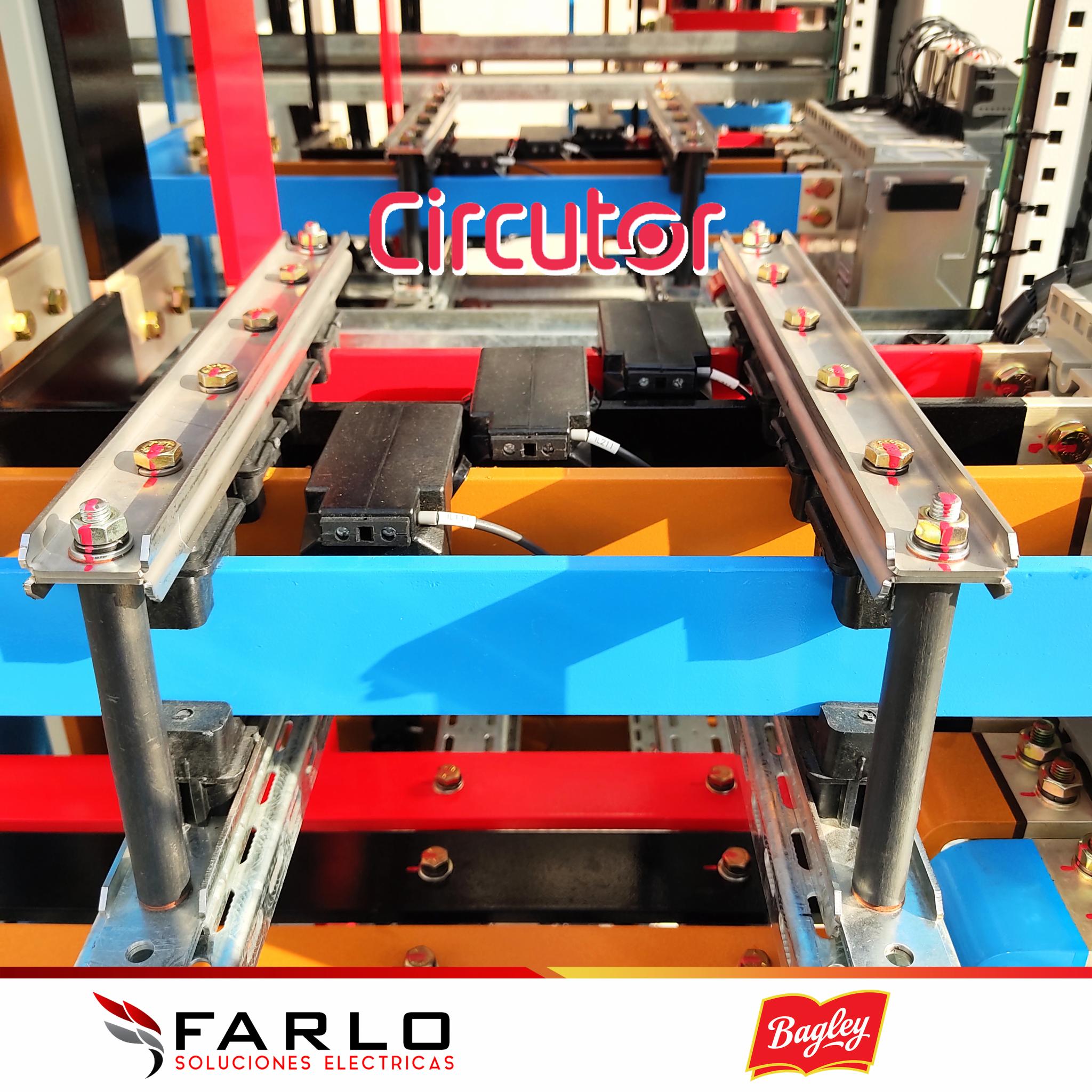

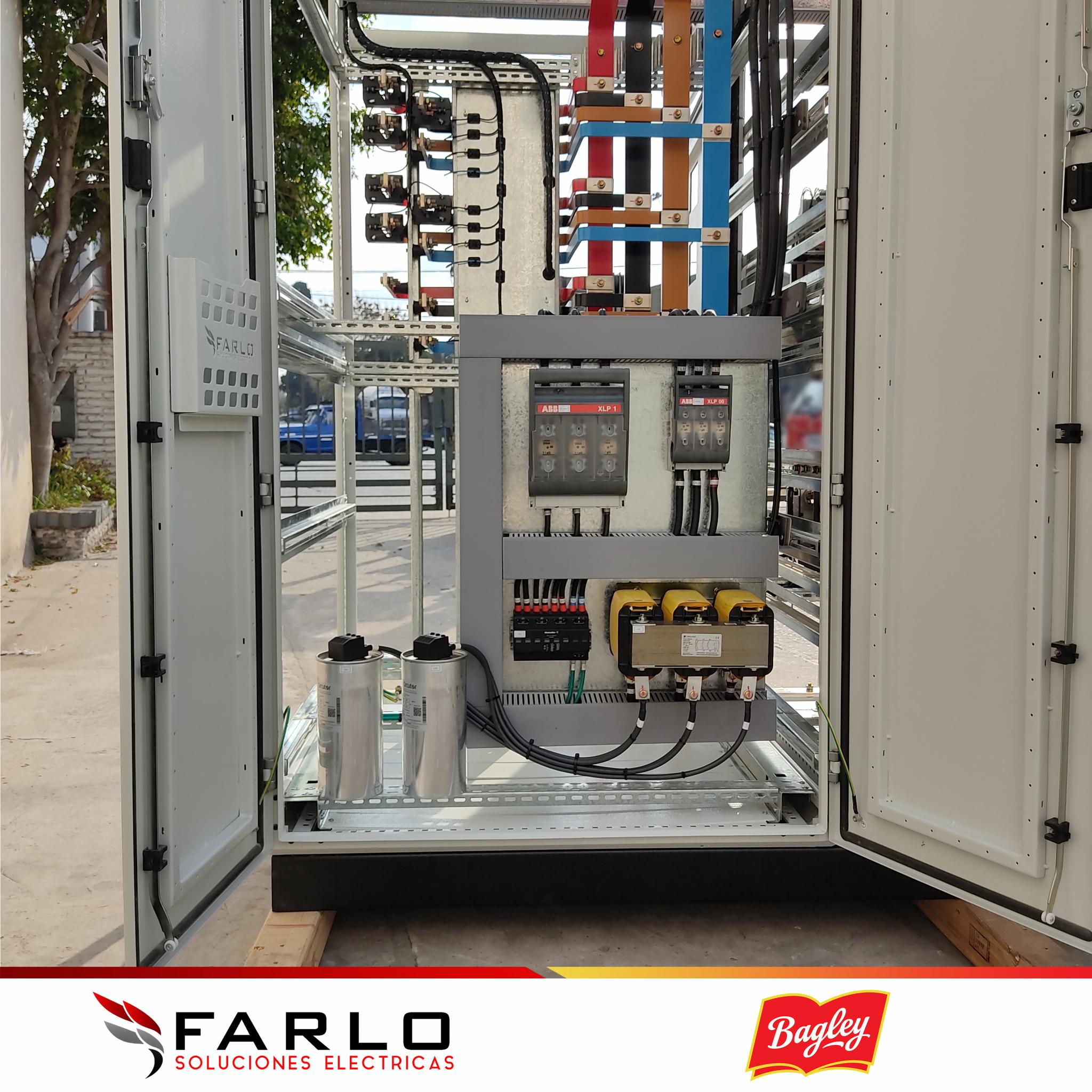

CLIENTE: BAGLEY
CÓDIGO DEL TABLERO: TB GBT 200

FECHA: JULIO 2022

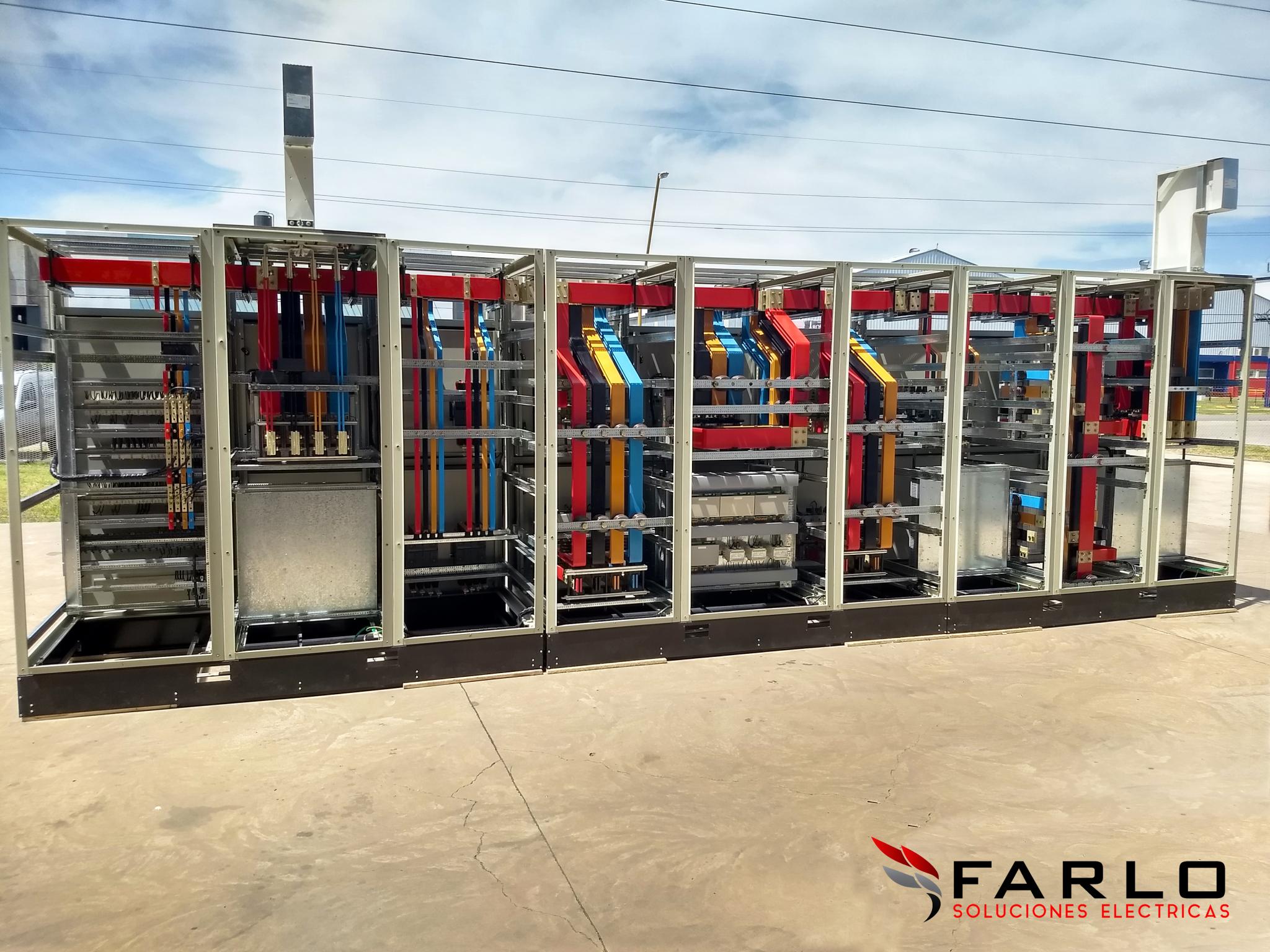

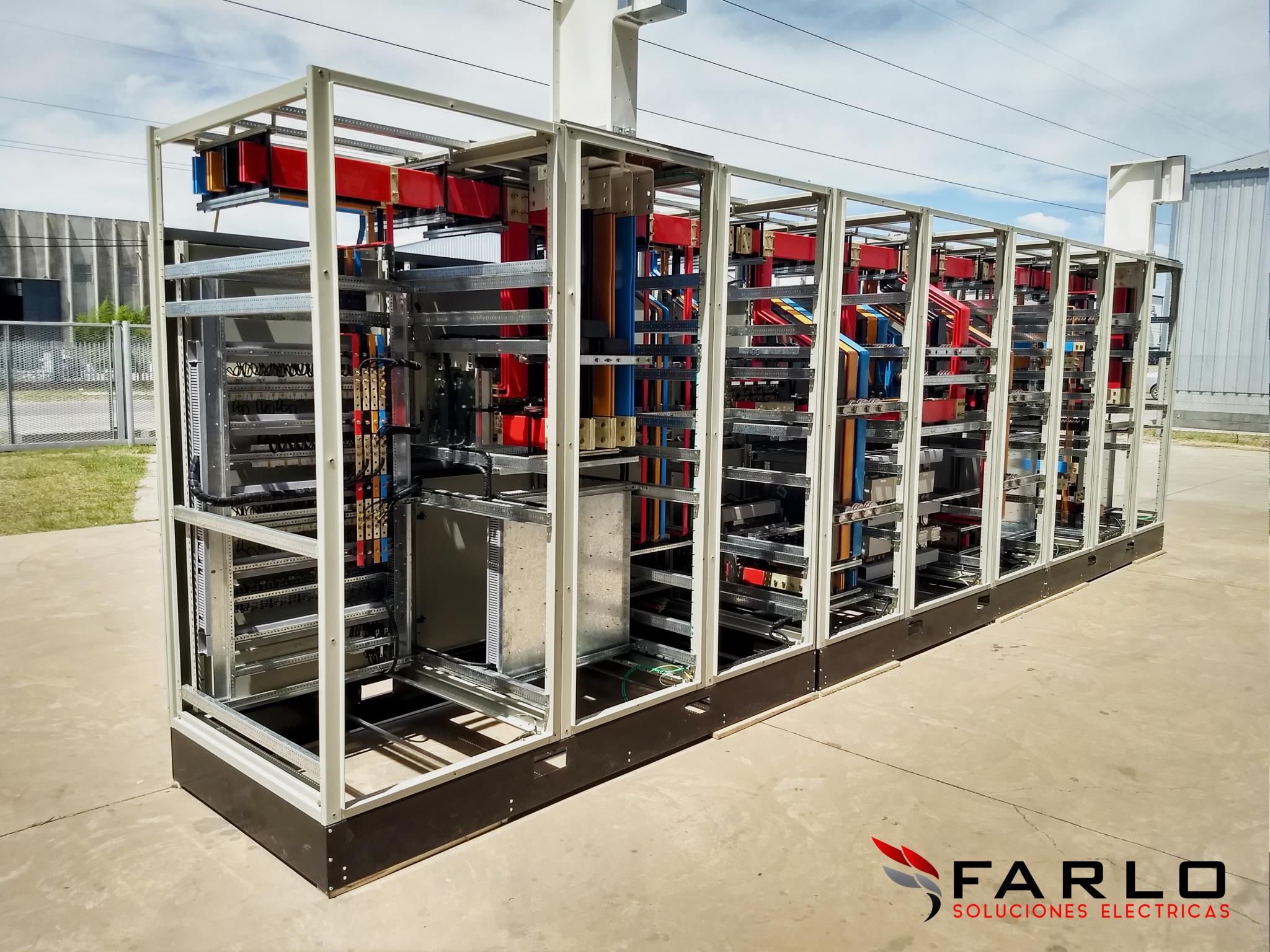

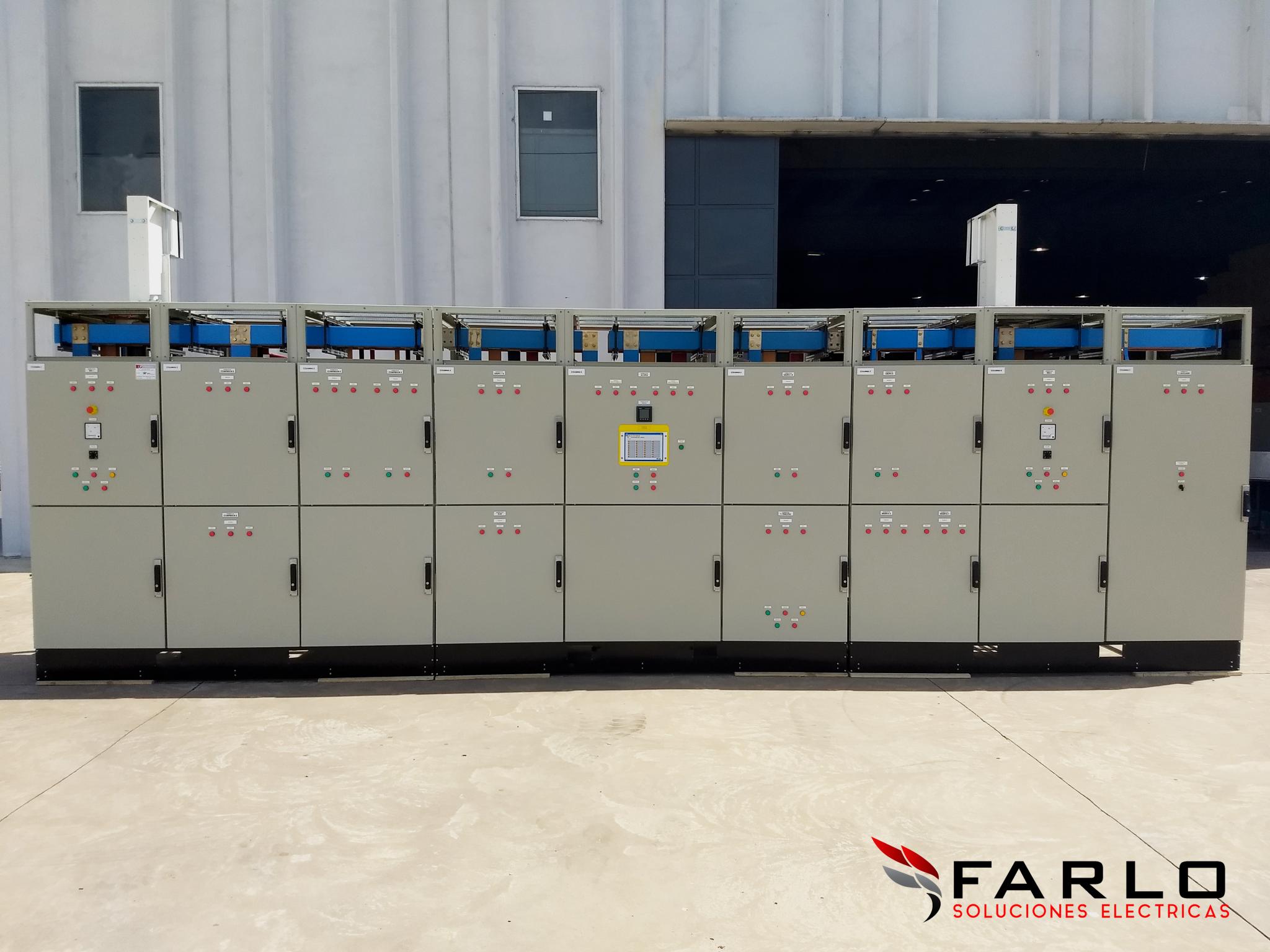

El Tablero General de Baja Tensión (TGBT) de la subestación transformadora Estrella Patagónica, denominado TGBTSETEP, está diseñado para distribución y régimen de utilización continuo. Instalación interior en un recinto perteneciente a la subestación transformadora 33/0,400-0,231 KV, 2x1600 KVA, propiedad de ESTRELLA PATAGÓNICA S.A.

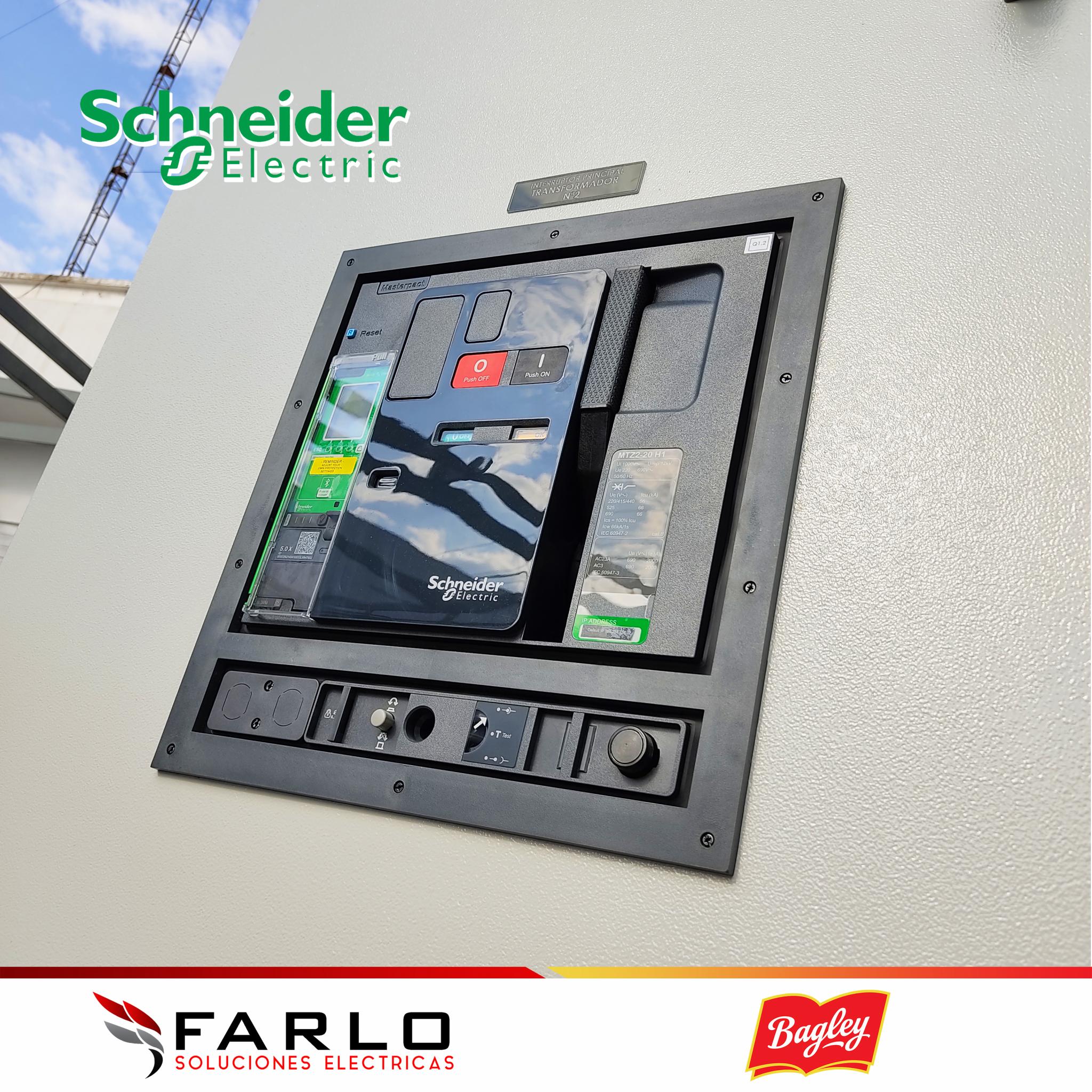

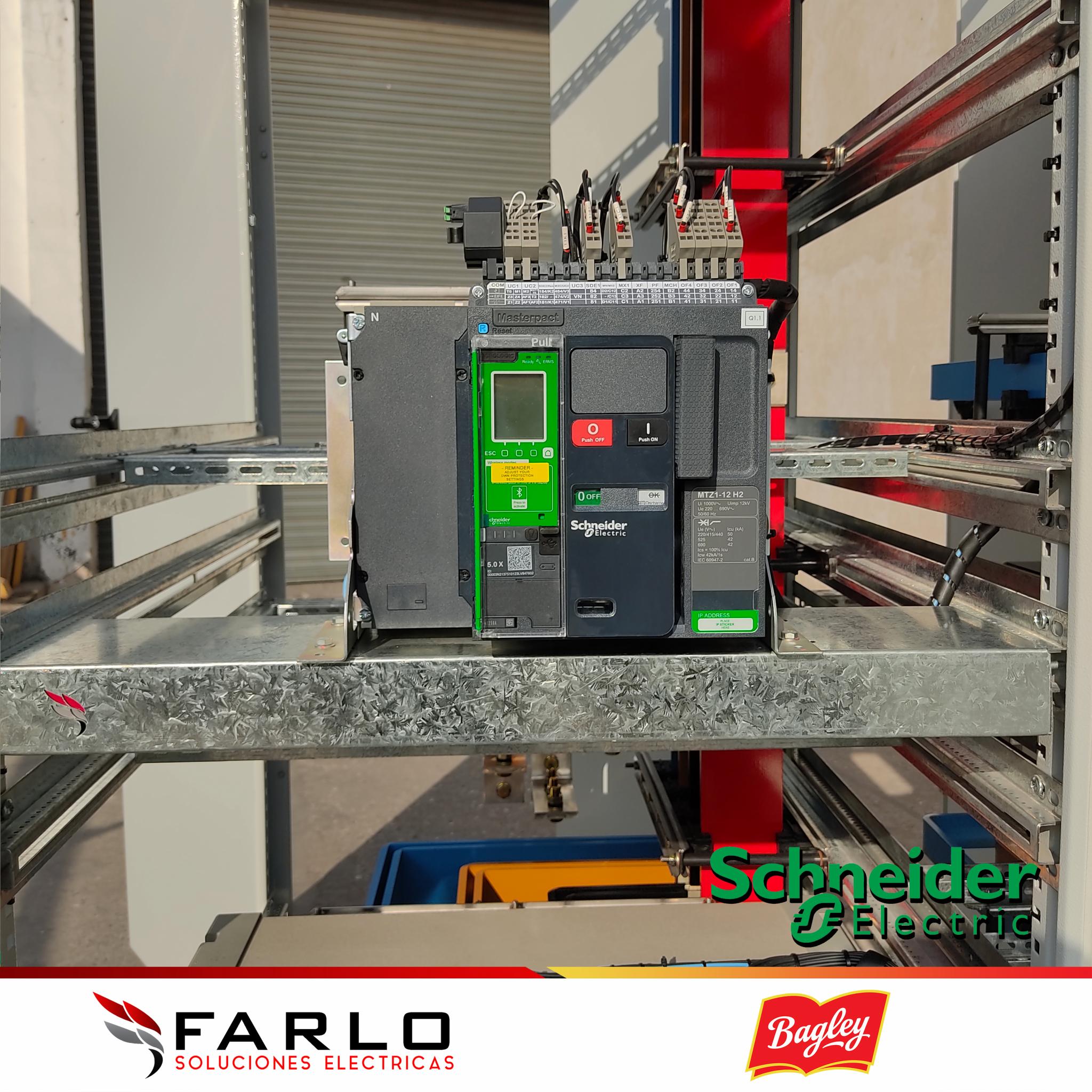

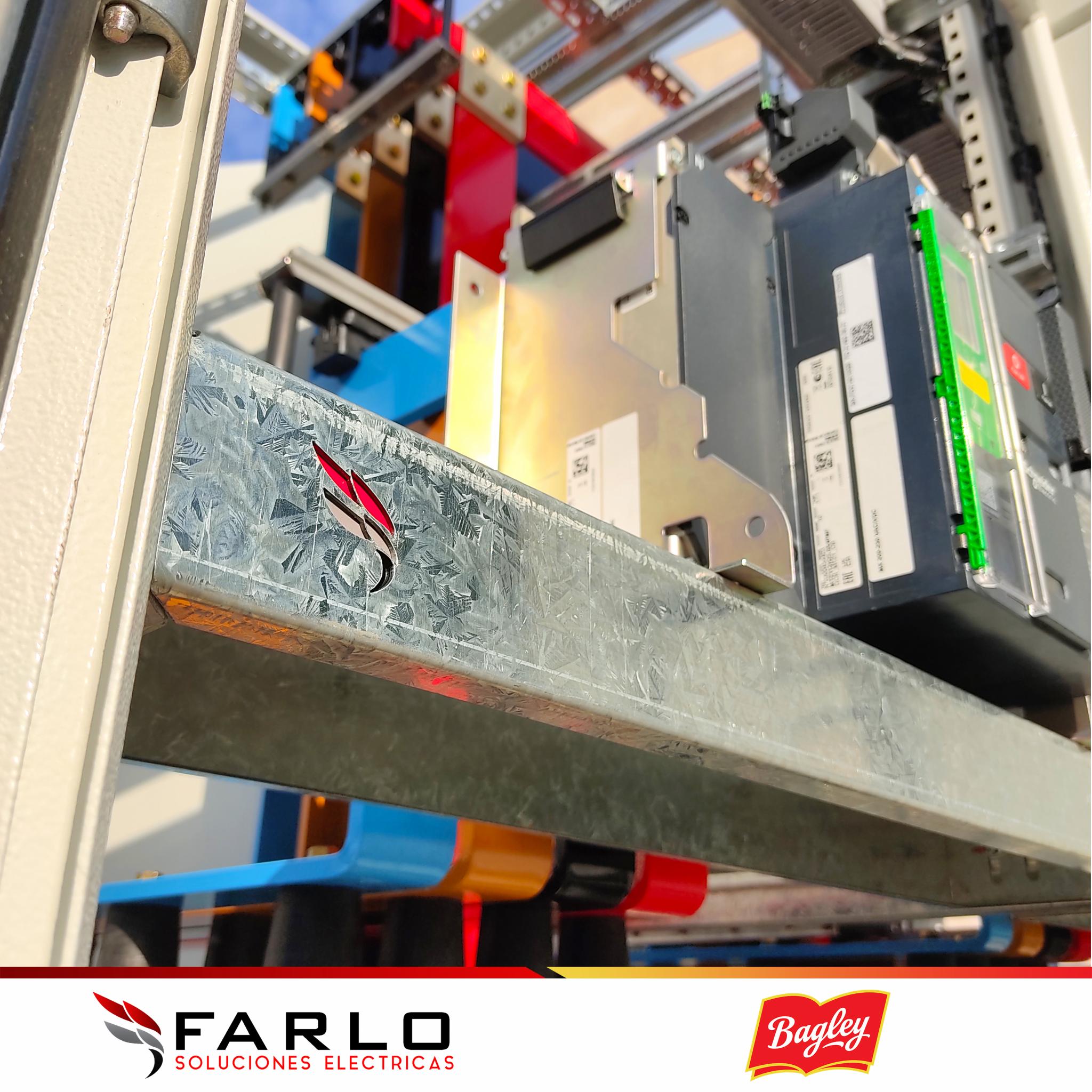

Cuenta con 2 interruptores de entrada de 3200A cada uno, un interruptor de Acople de la misma potencia. Dichos interruptores son de ejecución extraíble.
Permite la alimentación desde 3 Grupos electrógenos distintos, 2 de 1250A y otro de 630A.
La transferencia de cargas es totalmente automática y alimentada desde una UPS externa, garantizando la continuidad del servicio.

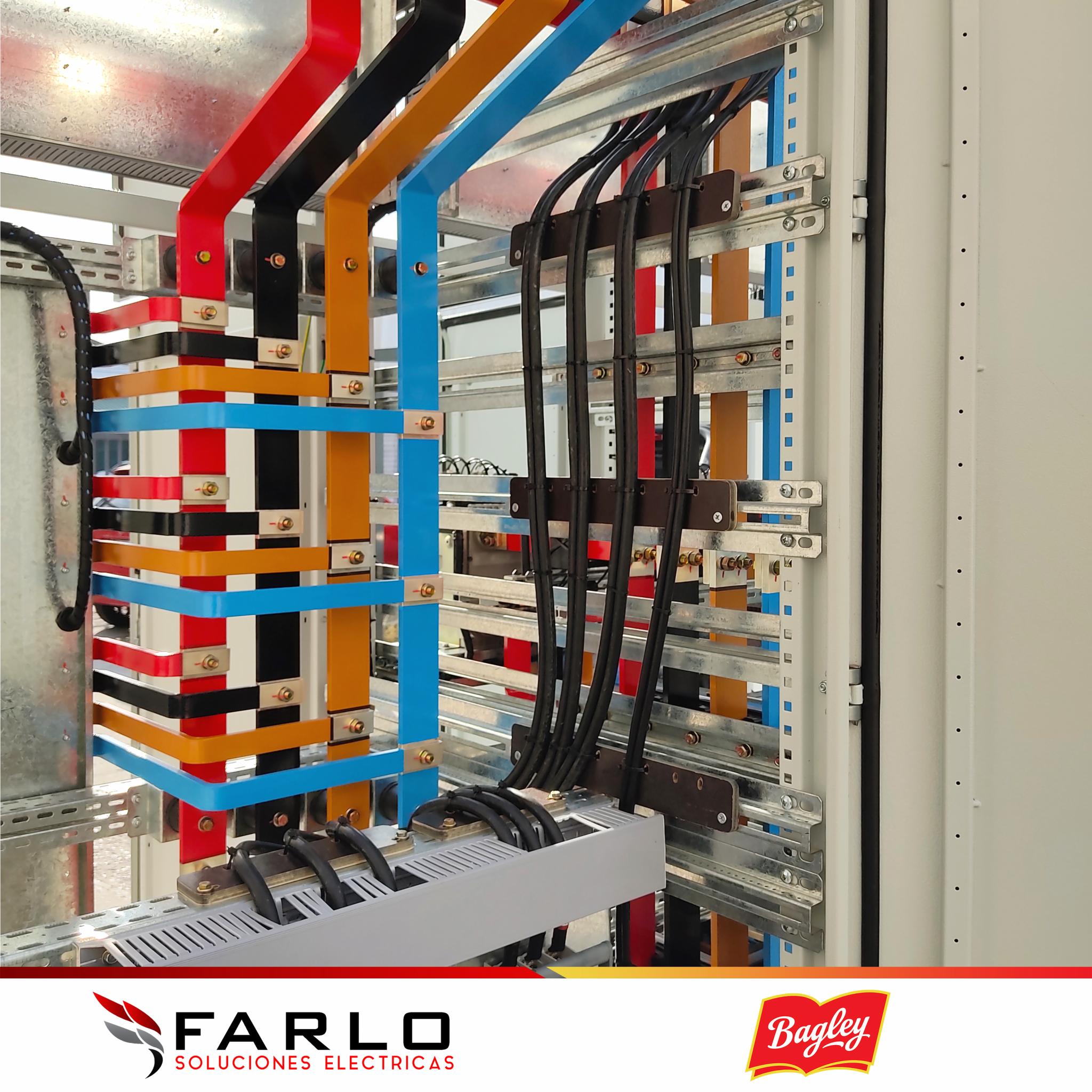

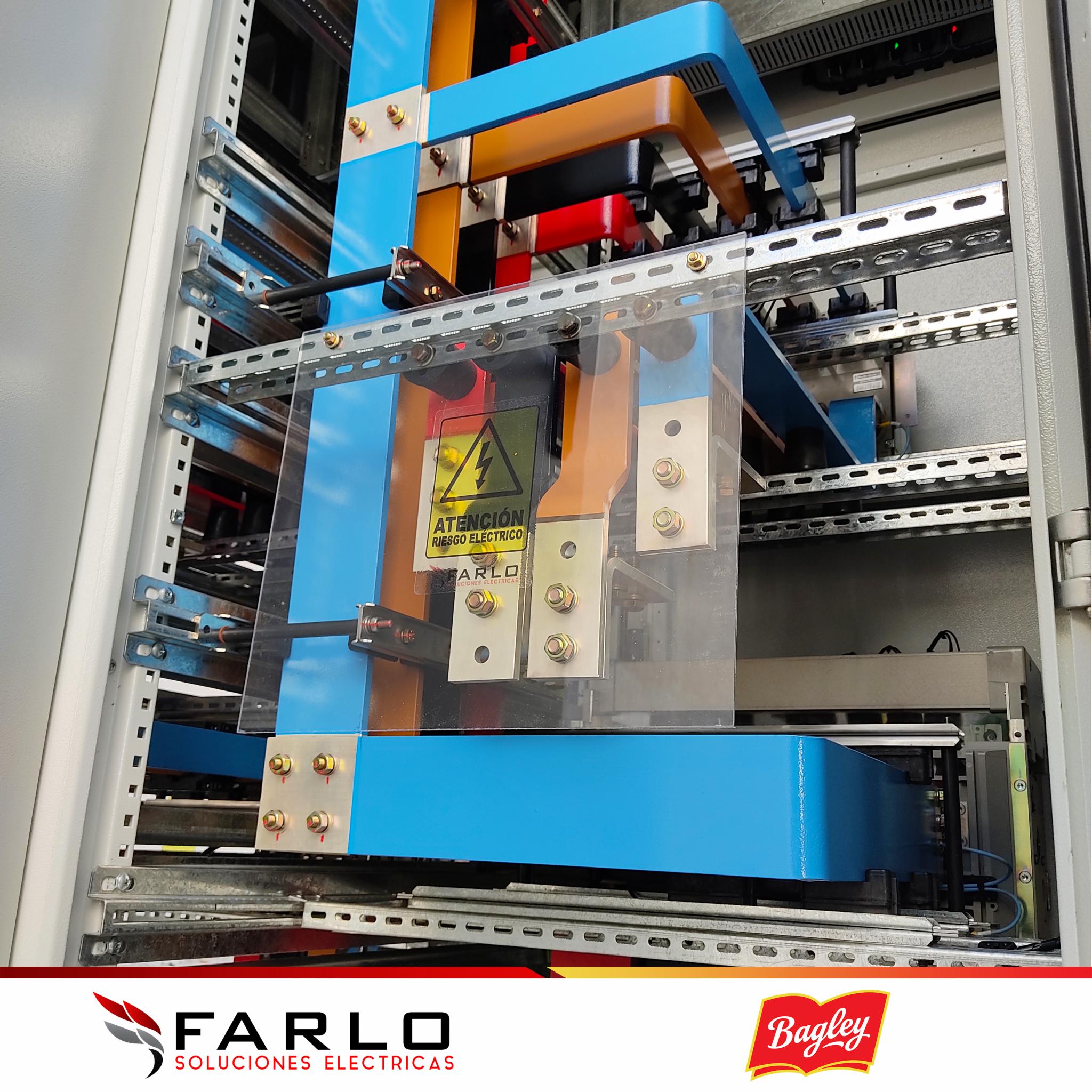

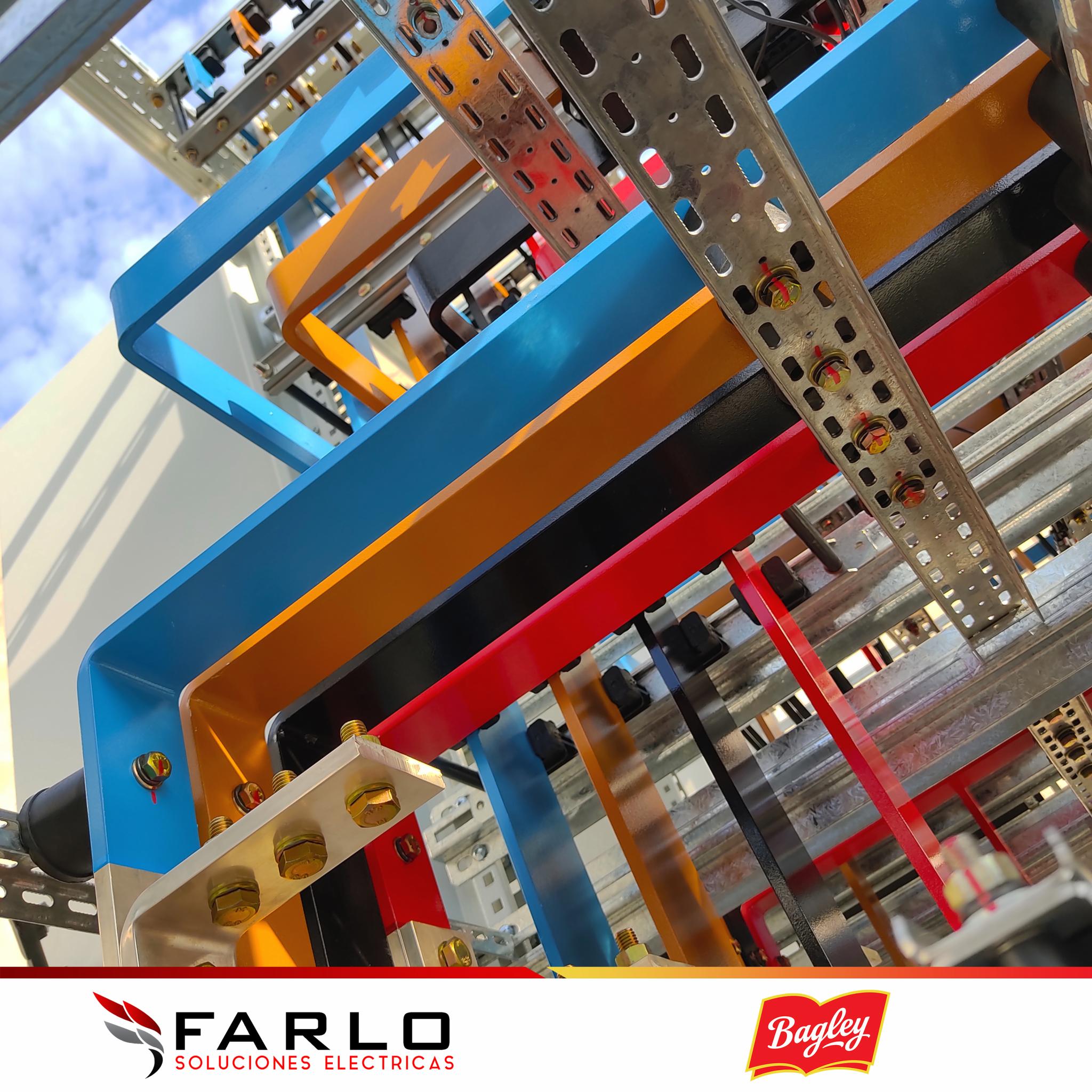

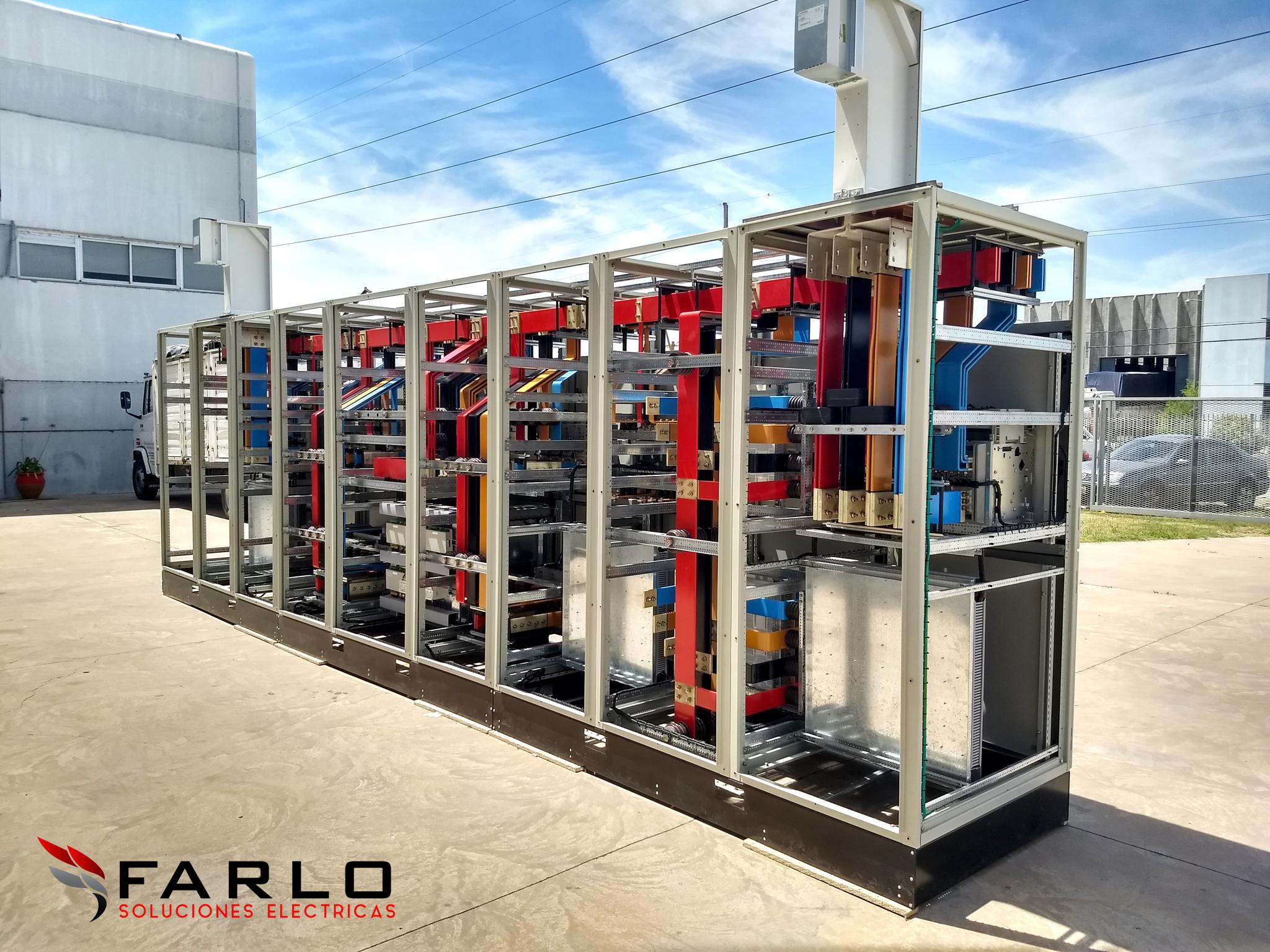

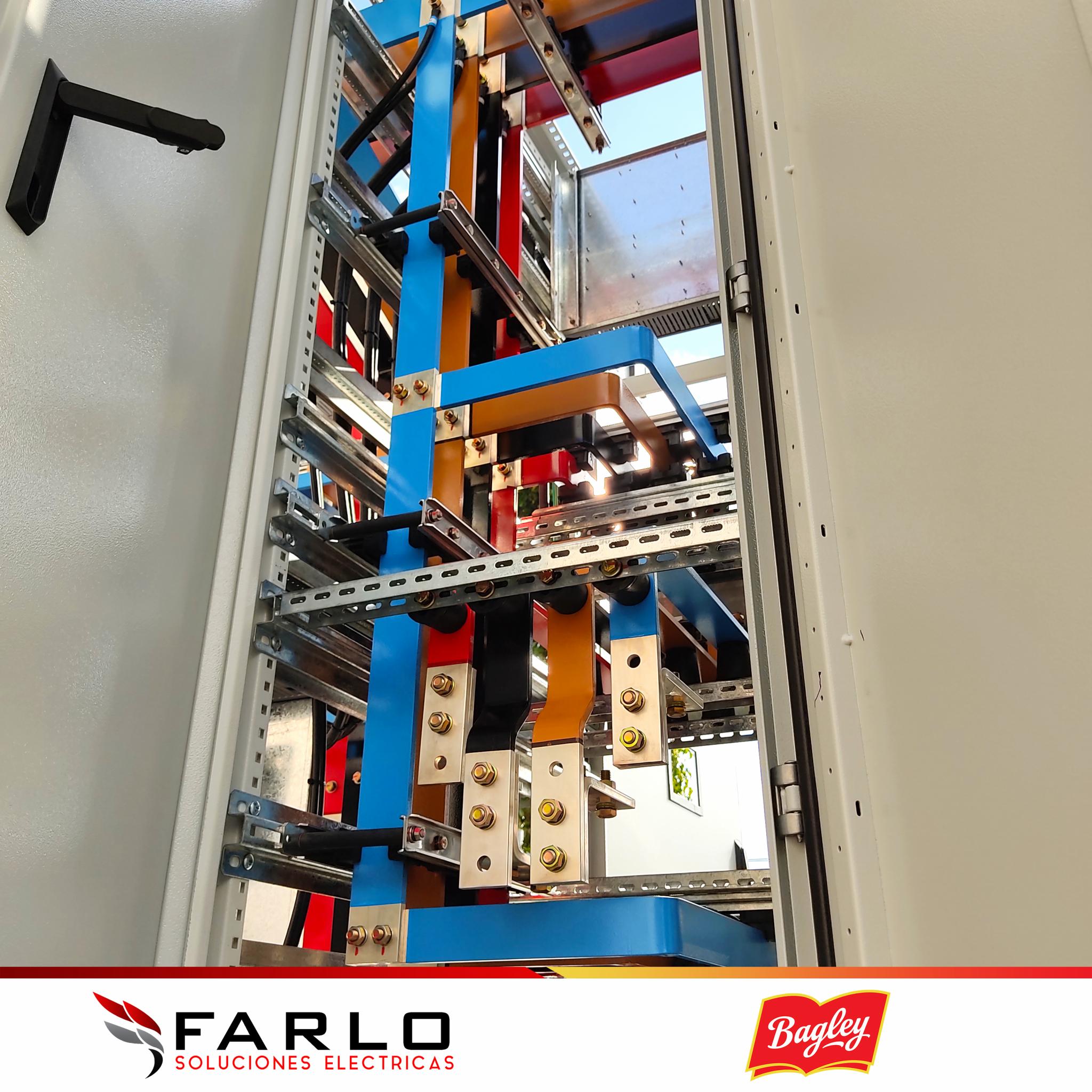

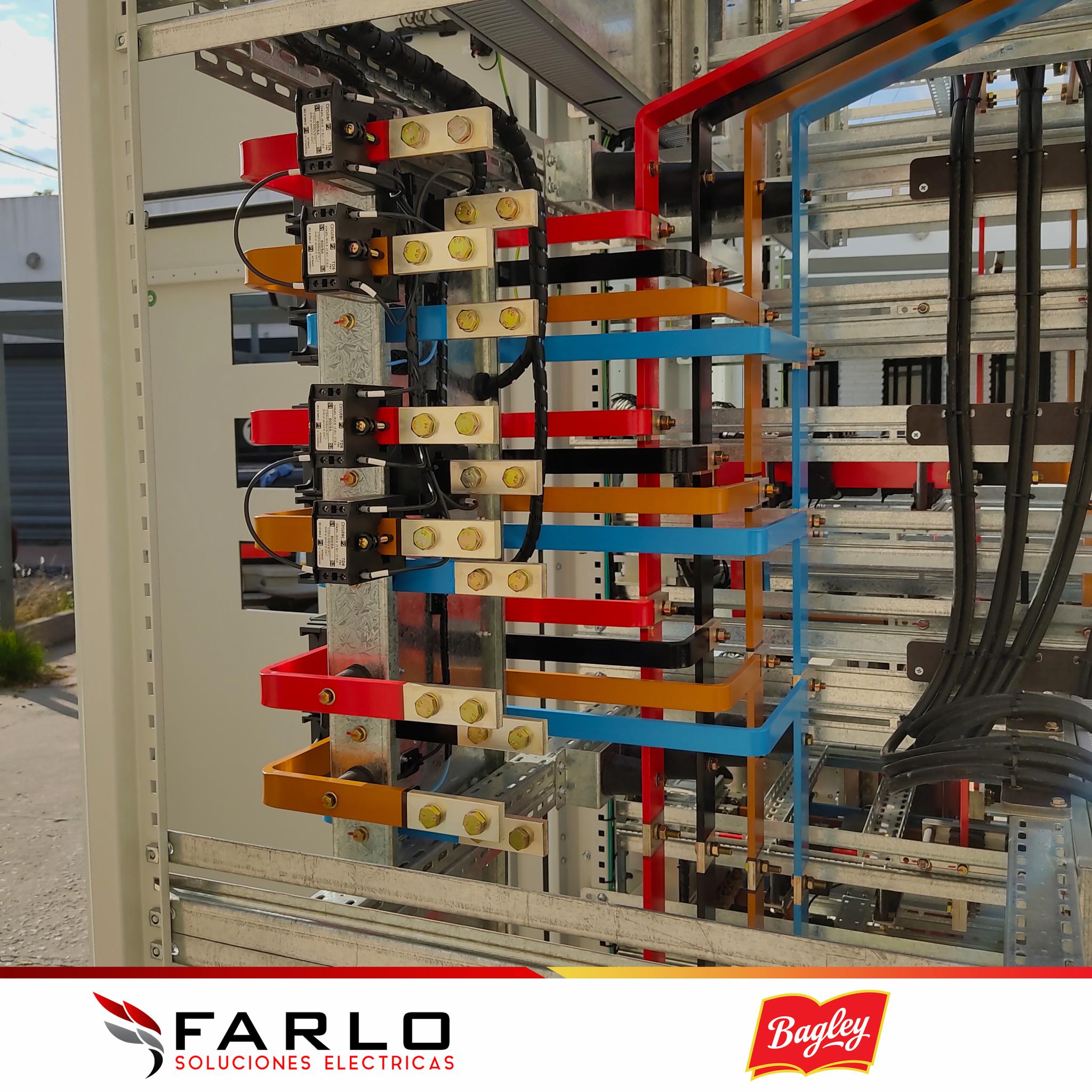

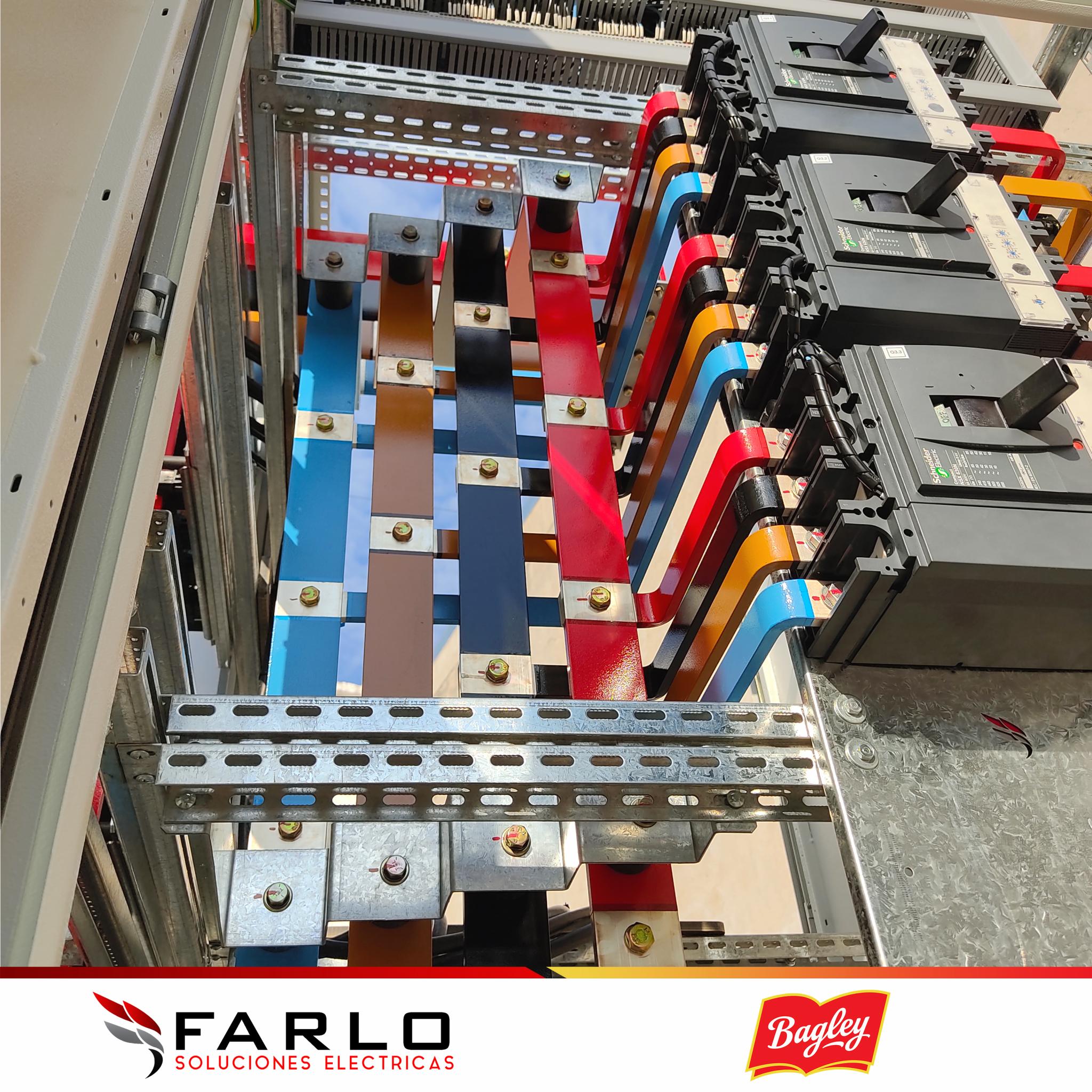

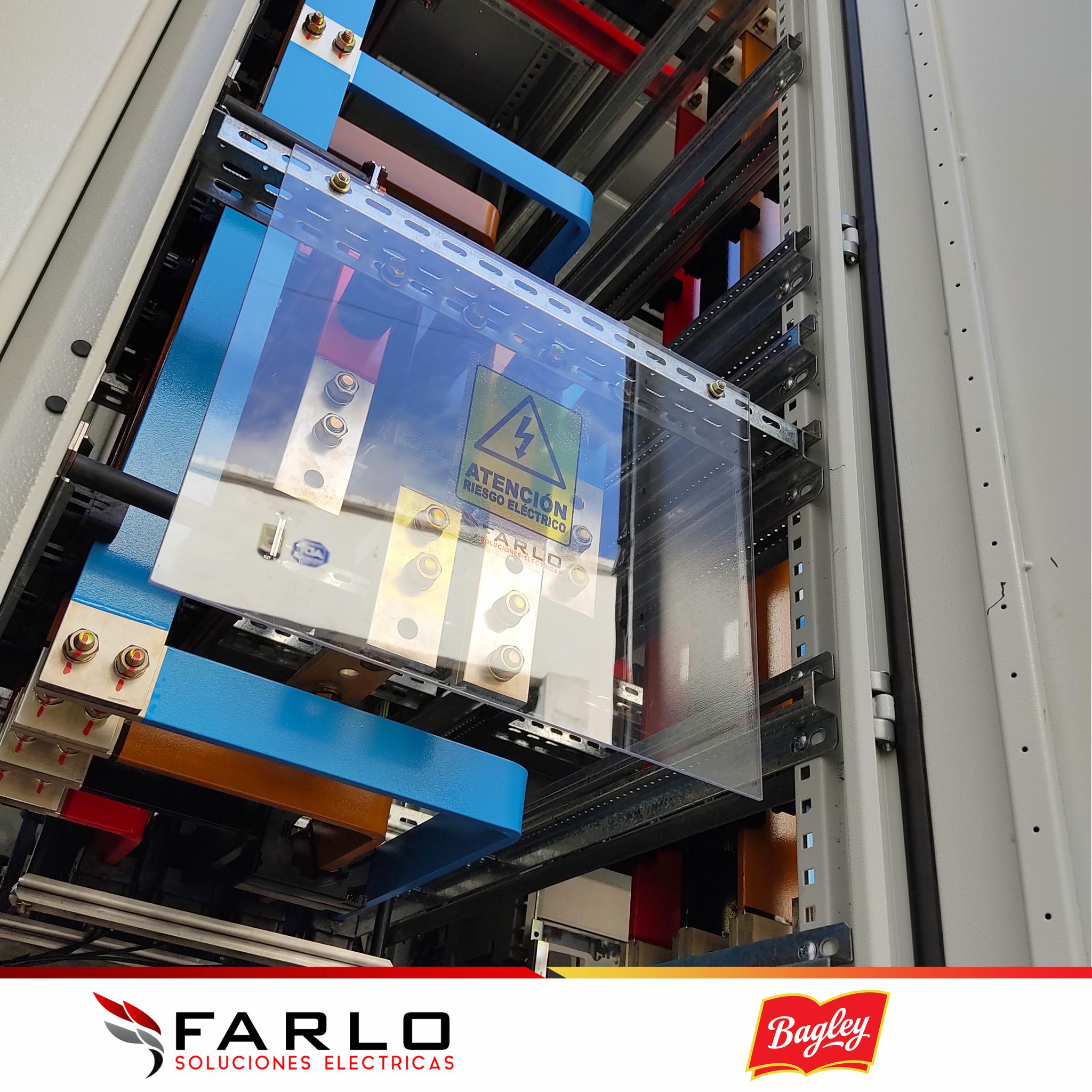

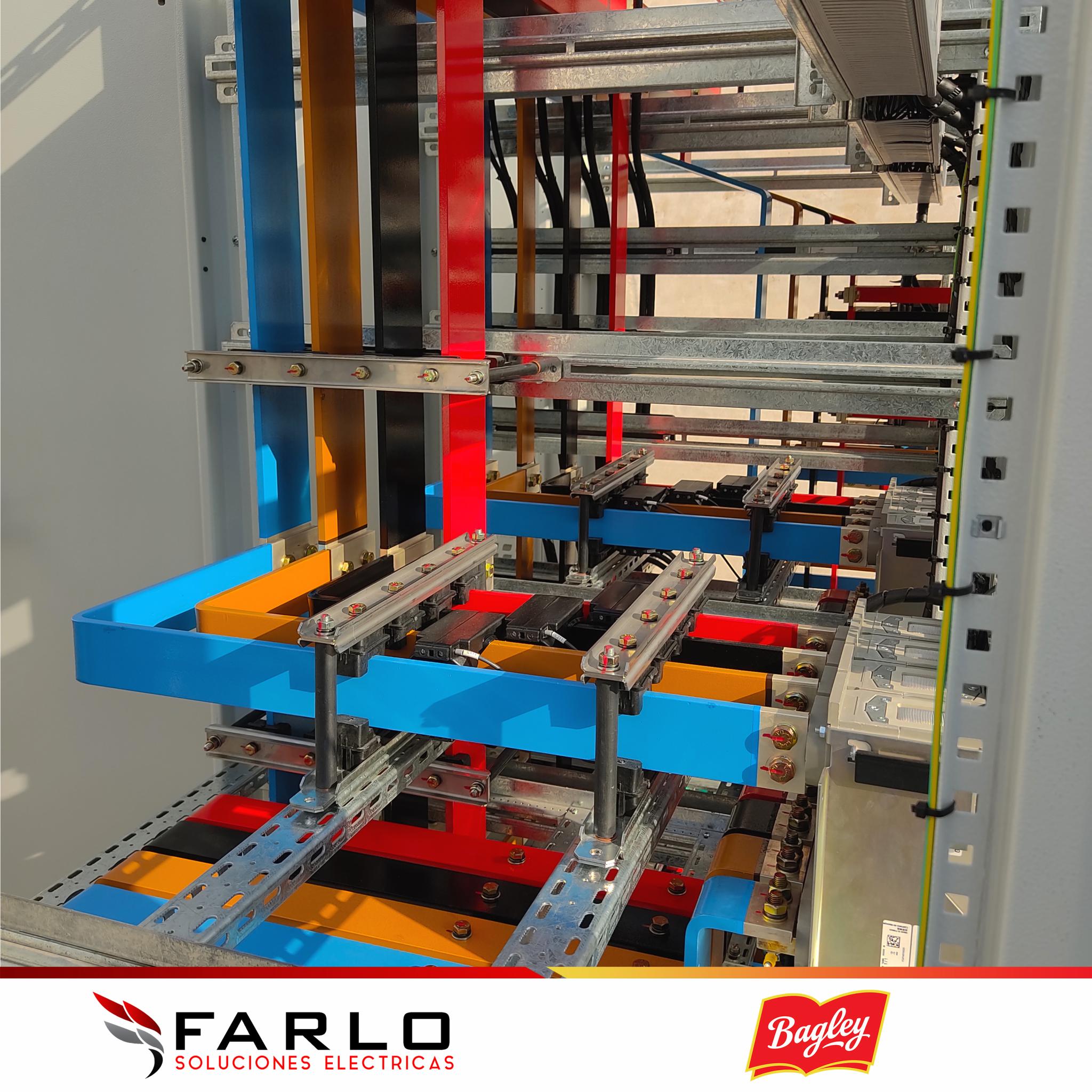

El tren de barras principal es de doble barra de 120x10 de Cobre, pintadas con pintura epoxi. Todos los contactos de barras tienen un baño de plata mejorando la superficie de contacto y mejorando la conductibilidad en los puntos calientes.

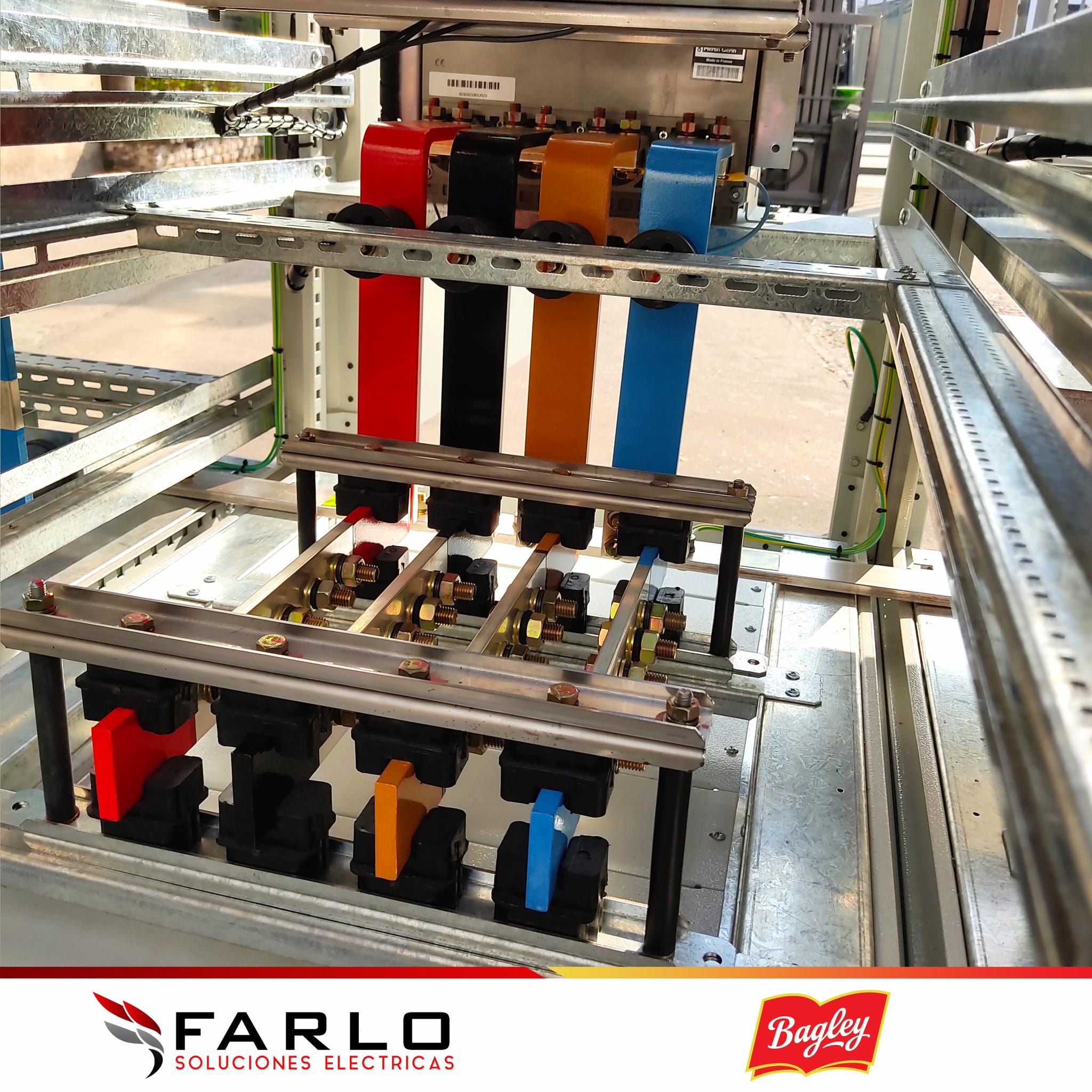

Se Utilizaron 2 acometidas para ductos prefabricados, facilitando la conexión con los transformados.

CLIENTE: ESTRELLA PATAGÓNICA
CÓDIGO DEL TABLERO: TGBTSETEP

FECHA: DICIEMBRE 2017
